T/CES 239-2023 电力备用电源的电化学储能系统技术规范
- 文件大小：7.11 MB
- 标准类型：团体标准规范
- 标准语言：中文版
- 文件类型：PDF文档
- 更新时间：2025-06-24
- 下载次数：
- 标签：
资料介绍
以下是《电力备用电源的电化学储能系统技术规范》（T/CES 239-2023）的详细内容总结，严格依据文档结构分章节说明：
1. 范围
- 适用于电压等级 380V~10kV 的电化学储能备用电源系统，包括：
- 电源侧发电机黑启动
- 负荷侧临时备用电源
- 其他电压等级和用途可参考执行。
2. 规范性引用文件
引用 16项国家标准和行业规范，涵盖电能质量、储能系统接入、变流器技术等，例如：
GB/T 12325（电压偏差）、GB/T 36547（储能接入电网规定）GB/T 34120-2017（储能变流器技术规范）、DL/T 448-2016（电能计量管理）
3. 术语和定义
明确 12项关键术语，包括：
- 电网电源：正常供电的有效电源。
- 电力备用电源：电网中断时快速供电的独立储能装置。
- 系统效率（η）：定义为电池系统效率（η<sub>bat</sub>）与变流器效率（η<sub>cov</sub>）的乘积。
- 热备用状态：系统可立即响应指令与电网交换能量。
- 冷备用状态：电网中断时可立即向负荷供电。
4. 系统组成和结构
4.1 系统组成
核心部件包括：
- 电化学电池组、储能变流器（PCS）、电池管理系统（BMS）
- 电源输出切换单元、监控系统、辅助装置（人机界面等）
4.2 系统结构

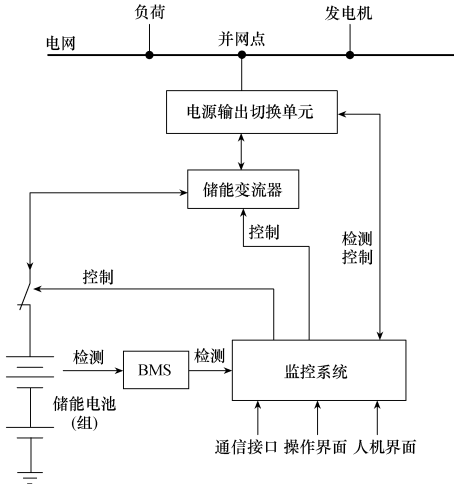

接入电网拓扑结构如图所示：
5. 一般规定
5.1 环境条件
- 温度：-25℃ ~ +40℃
- 湿度：相对湿度 <95%
- 海拔：<1000m（超1000m时需按
GB/T 3859.2减容）
5.2 主要参数
- 电压等级：0.38kV、0.66kV、1kV、6kV、10kV
- 功率等级：50~2000kVA（覆盖50、100、200…2000kVA系列）
- 保护要求：短路/过温/过流/欠压/通信故障保护
- 安全标识：接地标识、逃生指示、严禁烟火等
- 通信接口：需支持CAN、RS485、以太网
6. 功能技术指标要求
6.1 电能质量
- 谐波/间谐波：符合
GB/T 14549和GB/T 24337限值 - 电压偏差：满足
GB/T 12325 - 电压波动与闪变：符合
GB/T 12326 - 三相不平衡度：满足
GB/T 15543
6.2 黑启动
启动前需确认7项条件，包括：
- 系统全黑状态、外部电源开关分闸、储能电量充足
- 保护参数调整为黑启动模式、相关断路器可正常操作
6.3 功率控制
- 10(6)kV及以上系统需具备就地/远程充放电控制及无功调节功能
- 支持恒功率、恒功率因数、恒电流控制
6.4 效率
- ≤100kW：效率 ≥88%
- 100~500kW：效率 ≥92%
- >500kW：效率 ≥94%
6.5 过载能力
- 110%额定功率：持续10分钟
- 120%额定功率：持续5分钟
6.6 放电转换时间
- 电网中断时，从正常状态切换至备用状态的转换时间 ≤100ms
6.7 频率适应性
| 频率范围（Hz） | 运行要求 |
|---|---|
| <49.5 | 禁止正常运行方式 |
| 49.5~50.2 | 可连续运行 |
| >50.2 | 禁止备用电源运行方式 |
6.8 电能计量
- 计量点设在并网点或T接出线端
- 计量装置需符合
DL/T 448-2016要求
7. 测试方法
7.1 测试环境
- 温度：15~35℃；湿度：45%~75%；气压：86~106kPa
7.2~7.7 关键测试项
- 电能质量：模拟电网谐波/不平衡/间谐波极限值，验证系统稳定性
- 功率控制：阶梯调节有功/无功功率，记录精度与响应时间
- 效率试验：备用状态下测量直流输入与交流输出功率比值
- 过载试验：120%负载持续5分钟，检查系统是否损坏
- 转换时间测试：切断电网电源，用示波器测量切换时间（≤100ms）
- 频率适应性：在49.5~50.2Hz范围内选点运行，验证无跳闸
8. 检验规则
8.1 型式试验
需在以下情况执行：
- 新产品定型、材料/工艺变更、停产恢复生产、出厂试验异常
- 不合格处理：允许返工复测一次，仍不合格则判定批次不合格
8.2 试验项目
参照GB/T 34120-2017执行
附录信息
- 发布单位：中国电工技术学会
- 起草单位：北方工业大学、三峡新能源、国网各省电力公司等
- 主要起草人：李建林、刘硕、贺徙等
- 首次发布：2023年12月
注：本文档版权归中国电工技术学会所有，侵权必究。
