T/CPHA 25.2-2023 港口机械移动电缆 第2部分：额定电压0.6 1 kV拖令动力电缆

港口机械移动电缆标准T/CPHA 25.2-2023详细总结

标准概述

T/CPHA 25.2-2023是中国港口协会发布的团体标准，属于《港口机械移动电缆》系列标准的第2部分，专门针对额定电压0.6/1kV拖令动力电缆的技术规范。该标准规定了这类电缆的结构、标记、型号、规格参数、技术要求、试验方法和检验规则等内容，适用于港口机械移动电缆的生产、检验和使用。

标准结构

该标准包含以下主要章节：

1. 范围
2. 规范性引用文件
3. 术语和定义
4. 结构、标记、型号、规格与参数
5. 一般要求
6. 技术要求
7. 试验方法
8. 检验规则
9. 标志、包装、运输和贮存

主要内容详解

1. 电缆结构与分类

标准规定了两种基本结构类型的电缆：

• 拖令动力电缆
• 拖令屏蔽动力电缆

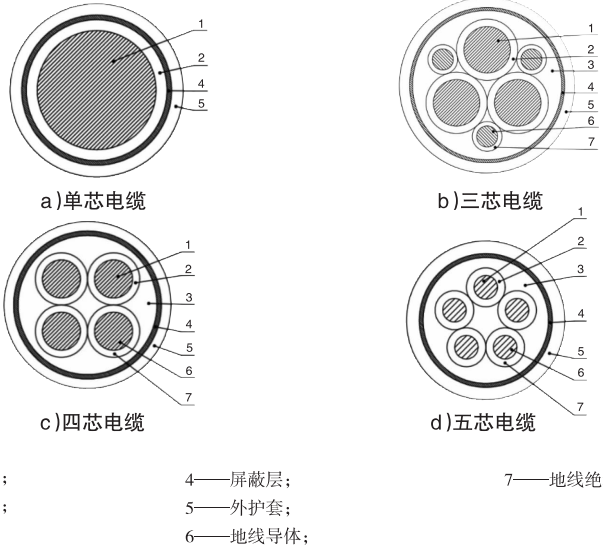

电缆芯数分为单芯、三芯、四芯和五芯，结构示意图如下：

2. 型号与标记

标准规定了四种主要型号：

1. GJTDEF-0.6/1kV：乙丙绝缘橡胶护套拖令动力圆电缆
2. GJTDEFPF-0.6/1kV：乙丙绝缘橡胶内护套铜丝编织总屏蔽橡胶外护套拖令动力圆电缆
3. GJTDEU-0.6/1kV：乙丙绝缘热塑性弹性体护套拖令动力圆电缆
4. GJTDEUPU-0.6/1kV：乙丙绝缘热塑性弹性体内护套铜丝编织总屏蔽热塑性弹性体外护套拖令动力圆电缆

阻燃电缆的名称和型号需按GB/T 19666的规定在上述型号基础上编制。

3. 规格与参数

标准详细列出了四种型号电缆的规格参数表，包括：

• 导体芯数×标称截面积
• 绝缘标称厚度
• 护套标称厚度（内护套和外护套）
• 电缆外形尺寸范围

4. 一般要求

• 绝缘材料需符合T/CPHA 25.1要求
• 金属屏蔽层需符合T/CPHA 25.1要求
• 多芯电缆中央应有橡胶填充，抗张强度≥4.2MPa
• 成缆节距≤缆芯外径的11倍
• 电缆最小弯曲半径为直径的6倍

5. 技术要求

导体

• 符合T/CPHA 25.1规定
• 表面可包覆隔离层

绝缘

• 材料符合T/CPHA 25.1
• 厚度符合标准规定
• 电阻常数符合T/CPHA 25.1

金属屏蔽层

• 符合T/CPHA 25.1

护套

• 橡胶护套和热塑性弹性体护套各有不同性能要求
• 包括老化性能、低温性能、厚度等要求

成品电缆

• 外形尺寸及椭圆度
• 交流电压性能
• 负重性能
• 拖链性能
• 阻燃性能
• 表面标志

6. 试验方法

标准详细规定了各项性能的试验方法，包括：

• 导体测试（直径测量、直流电阻）
• 绝缘测试（机械性能、厚度、电阻常数）
• 金属屏蔽层密度测试
• 护套测试（机械性能、厚度、环境性能）
• 成品电缆测试（尺寸、电压、负重、拖链、阻燃等）

7. 检验规则

• 检验分为型式检验、出厂检验（包括例行检验和抽样检验）
• 详细列出了各项检验项目对应的检验类型
• 检验项目包括电气性能、结构及表面标志、绝缘性能、护套性能、成品电缆性能等

8. 标志、包装、运输和贮存

• 符合T/CPHA 25.1中的相关规定

标准特点

1. ​​全面性​​：涵盖了从原材料到成品的所有技术要求
2. ​​专业性​​：专门针对港口机械移动电缆的特殊使用环境
3. ​​可操作性​​：提供了详细的试验方法和检验规则
4. ​​系统性​​：作为系列标准的一部分，与总则和其他部分相互衔接

该标准的实施将有助于规范港口机械移动电缆的生产和使用，提高产品质量和安全性，促进港口设备的标准化和规范化发展。
