JJF 2219-2025 建筑外门窗物理性能检测设备校准规范

以下是JJF 2219-2025《建筑外门窗物理性能检测设备校准规范》的详细内容总结：

​​一、规范基本信息​​

1. ​​归口与起草单位​​

   • 归口单位：全国压力计量技术委员会
   • 主要起草单位：辽宁省计量科学研究院、河南省计量科学研究院、上海市计量测试技术研究院
   • 参加起草单位：沈阳市计量科学研究院、江西省计量测试研究院

2. ​​适用范围​​
   适用于建筑外门窗物理性能检测设备（以下简称“门窗检测设备”）的校准，涵盖气密性、水密性、抗风压性能检测设备。

3. ​​引用文件​​

   • 基础规范：JJF 1001-2011（通用计量术语）、JJF 1008-2008（压力计量术语）、JJF 1059.1-2012（测量不确定度）、JJF 1071-2010（校准规范编写规则）。
   • 技术依据：GB/T 7106-2019（门窗性能检测方法）、JJG 257（浮子流量计）、JJG 875-2019（数字压力计）、JJF 1305-2011（线位移传感器）、JJF 1939（热式风速仪）。

4. ​​计量单位​​

   • 压力单位：Pa（帕斯卡）或其十进倍数单位（如kPa）。
   • 位移单位：m（米）或其分数单位（如mm）。

​​二、门窗检测设备概述​​

1. ​​设备组成​​
   • 压力箱、试件安装系统、供压系统、淋水系统、测量系统（含压力差、位移、空气流量测量装置）。
   • ​​工作原理​​：通过供压系统模拟门窗内外压力差，淋水系统模拟雨水环境，测量门窗变形位移及空气渗透量。

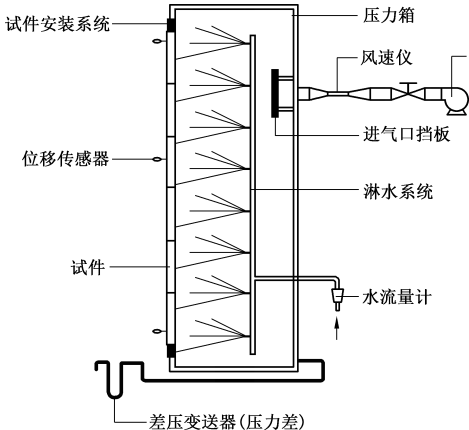

   • 结构原理见图1：


​​三、计量特性要求​​

​​注​​：计量特性不作合格判定依据，但为校准核心指标。

​​四、校准条件​​

1. ​​环境条件​​

   • 温度：(20±5)℃
   • 相对湿度：≤75%

2. ​​测量标准及设备​​

   ​​校准项目​​	​​标准器要求​​
   ​​压力​​	标准器最大允许误差≤被校设备误差的1/4（如0.05级数字压力计、补偿式微压计）
   ​​位移​​	光栅式指示表检定仪（MPE≤±6μm）或5等及以上量块
   ​​风速​​	激光多普勒流速仪/标准热式风速仪（U≤0.5%，k=2）或皮托管+微差压计
   ​​流量​​	皂膜流量计/质量流量计（U≤被校流量计误差的1/2）
   ​​辅助设备​​	压力校验器、三通及连接管、风洞

​​五、校准项目与方法​​

​​1. 压力校准​​

• ​​步骤​​（图2连接方式）：





  1. 选取5个校准点（含零点和量程上限）。
  2. 从零点升压至各点，记录标准器示值 p_0 和被校设备示值 p_i（正行程）。
  3. 降压至各点，记录示值（反行程）。

• ​​计算公式​​：

  • 示值误差：/Delta p = p_i - p_0
  • 回程误差：/Delta p = |p_{i1} - p_{i2}|（同一点正反行程示值差绝对值）

​​2. 位移校准​​

• ​​步骤​​：
  1. 位移传感器安装需满足​​阿贝原则​​（标尺与被测中心线延长线重合）。
  2. 选取11个校准点（含上下限），用长度标准器输入位移 L_0，读取被校设备示值 L_i。
• ​​计算公式​​：
  • 示值误差：/Delta L = L_i - L_0
  • 回程误差：/Delta L = |L_{i1} - L_{i2}|

​​3. 风速与流量校准​​

• ​​风速​​：按JJF 1939执行（示值误差法）。
• ​​流量​​：按JJG 257执行（如浮子流量计示值误差法）。

​​六、校准结果与复校周期​​

1. ​​结果表达​​

   • 出具校准证书，包含示值误差、回程误差及不确定度（附录A/B为记录/证书推荐格式）。
   • 不确定度评定参照附录C（压力）和附录D（位移）示例。

2. ​​复校时间间隔​​

   • 建议不超过1年，使用单位可根据设备使用频率、环境条件等自主调整。

​​七、附录内容​​

• ​​附录A​​：校准原始记录模板（含压力、位移校准数据表）。
• ​​附录B​​：校准证书内页格式。
• ​​附录C​​：压力示值误差不确定度评定示例（以6kPa点为例，U=0.02kPa，k=2）。
• ​​附录D​​：位移示值误差不确定度评定示例（以50mm点为例，U=0.02mm，k=2）。

​​核心要点总结​​

1. ​​设备校准覆盖全系统​​：压力、位移、风速流量三大模块需分别校准。
2. ​​关键误差限​​：压力误差≤±2%FS，位移回程误差≤0.10%FS。
3. ​​操作规范性​​：压力校准需正反行程，位移校准需满足阿贝原则。
4. ​​技术依据明确​​：引用GB/T 7106等10余项标准，确保方法权威性。
5. ​​结果可溯性​​：校准证书需包含不确定度，复校周期最长1年。

此规范首次发布，为门窗检测设备的量值溯源提供了统一技术依据，适用于检测实验室、计量机构及生产企业。
